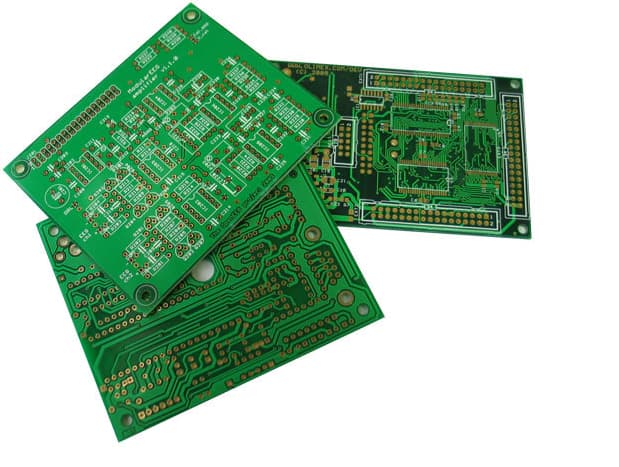

Mạch PCB Là Gì? Công Dụng Đặc Biệt Của Mạch In PCB Đối Với Như Nào Trong Cuộc Sống ( 2022 )

PCB thường dùng để cung cấp điện năng và kết nối giữa các linh kiện điện tử. Bên trong mạch in PCB các linh kiện điện từ sẽ được kết nối. Nhưng sẽ không thông qua các dây dẫn ngoài và các đường dẫn sẽ được tích hợp ngay trên bề mặt của mạch. Chính vì đó nó sẽ giúp mạch được gọn gàng. Hơn nữa nó còn có thể giảm thiểu độ chồng chéo phức tạp nhất mà nó có thể gây ra những vấn đề không mong muốn. Mạch PCB có tác dụng cung cấp điện năng và kết nối điện chặt chẽ giữa các linh kiện để thiết bị có thể hoạt động 1 cách dễ dàng nhất.

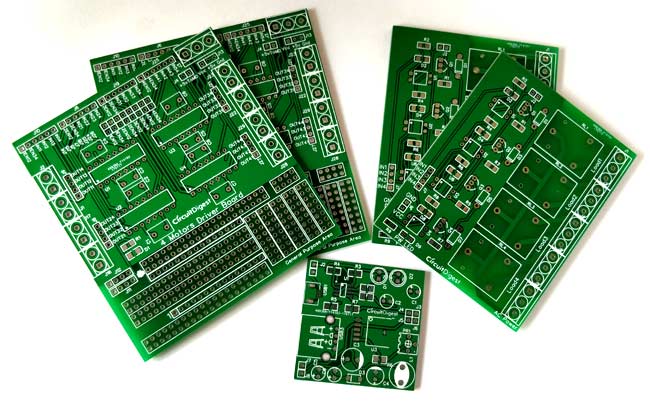

PCB Có Bao Nhiêu Lớp Tất Cả?

PCB 1 Lớp.

Đây là loại PCB được sử dụng nhiều nhất vì dễ sử dụng và nhỏ gọn. Mặt trước của PCB phủ 1 lớp vật liệu dẫn điện bất kỳ. Đồng là vật liệu phổ biến được dùng làm vật liệu dẫn điện cho mạch PCB. Vì đồng có 1 tính dẫn điện cực tốt mà giá lại rẻ. Mặt sau hàn phủ lên trên để bảo vệ PCB chống lại hiện tượng oxy hóa.

Tiếp đến là các lớp in lụa để giúp ta phân biệt tất cả những linh kiện có trong PCB. Loại PCB này, chỉ có 1 mặt được dùng để kết nối những loại linh kiện điện tử khác nhau như tụ điện,điện trở,…và các linh kiện điện tử này đều được hàn dính lại với nhau.

PCB 1 lớp được ưa chuộng trong các ứng dụng là bởi vì giá thành thấp và số lượng nhiều như ổ cứng điện tử, máy tính,…

PCB 2 Lớp.

PCB hai lớp ( PCB hai mặt ). Loại PCB này tương đối khá linh hoạt, chi phí lại thấp hơn. Lợi thế quan trọng nhất so với các mạch khác là kích thước không lớn giúp làm cho mạch gọn nhẹ.

Loại PCB này hầu hết được dùng trong điều khiển công nghiệp, hệ thống giám sát nguồn,…

PCB Nhiều Lớp.

Đây là loại PCB có tới ít nhất ba lớp dẫn điện bằng đồng trở lên. Lớp keo được kèm ở giữa các lớp cách nhiệt nhằm đảm bảo nhiệt sinh ra sẽ không phát sinh lỗi hay làm hỏng bất kỳ bộ phận linh kiện nào của PCB. Thường được dùng trong những ứng dụng khá phức tạp với các mạch điện nhỏ và không gian nhỏ hẹp vì loại này rất phức tạp.

Loại PCB này được dùng nhiều trong những ứng dụng như hệ thống vệ tinh, công nghệ GPS,…

Cấu Tạo Bảng Mạch Điện Tử PCB.

Cấu Tạo Của Mạch PCB 1 Lớp.

• Chất nền
• Copper
• Solder mask
• Silk screen.

Chất Nền.

–Được tạo  từ thủy tinh FR4 ⇒ Đảm bảo được tính cách điện, bền và gọn nhẹ.

–Kích thước của mạch PCB thường có chiều dày 1,6mm ≈ 0,063 inch. (Tùy theo từng vị trí và chỗ lắp đặt sẽ có các kích thước khác nhau).

–Một số mạch in có những chức năng nổi bật thì chất nền được làm bằng những chất liệu đắt giá hơn như nhôm, polyme,..vv…

Copper.

–Là lớp vật liệu thứ 2.

–Là lớp đồng mỏng có đảm nhiệm vai trò dẫn điện.

Solder Mask.

–Là lớp mặt nạ hàn solder mask nằm ngay phía trên Copper.

–Che phủ tất cả mạch từ chân linh kiện điện tử để hàn. →  Cách ly giữa chân linh kiện điện tử cần hàn và những đường mạch.

                                                                       → Cách ly giữa những đường mạch với nhau, chống bị oxy hóa đường mạch.

–Điều hướng tất cả linh kiện điện tử SMD có kích thước nhỏ vô đúng vị trí cần hàn.                                                                 .

Silk Screen.

–Đây Là lớp trên cùng, thường thì là màu trắng.

–Được dùng để thể hiện giá trị và vị trí linh kiện điện tử hay bất kì 1 biểu tượng nào mà người thiết kế muốn.

Mời các bạn em video dưới đây để tìm hiểu thêm về mạch PCB nhé:
